k8s之pod调度

guan 10月 02, 2021 517 0

在Kubernetes平台上，我们很少会直接创建一个Pod，在大多数情况下会通过RC、Deployment、DaemonSet、Job等控制器完成对一组Pod副本的创建、调度及全生命周期的自动控制任务。

真实生产环境可能存在如下需求：

(1) ：不同Pod之间的亲和性（Affinity）。比如MySQL数据库与Redis中间件不能被调度到同一个目标节点上，或者两种不同的Pod必须被调度到同一个Node上，以实现本地文件共享或本地网络通信等特殊需求，这就是PodAffinity要解决的问题。

(2)：有状态集群的调度。对于 ZooKeeper 、 Elasticsearch 、MongoDB、Kafka等有状态集群，虽然集群中的每个Worker节点看起来都是相同的，但每个Worker节点都必须有明确的、不变的唯一ID（主机名或IP地址），这些节点的启动和停止次序通常有严格的顺序。此外，由于集群需持久化保存状态数据，所以集群中的Worker节点对应的Pod不管在哪个Node上恢复，都需要挂载原来的Volume，因此这些Pod还需要捆绑具体的PV。针对这种复杂的需求，Kubernetes提供了StatefulSet这种特殊的副本控制器来解决问题，在Kubernetes 1.9版本发布后，StatefulSet才可用于正式生产环境中。

(3)：在每个Node上调度并且仅仅创建一个Pod副本。这种调度通常用于系统监控相关的Pod，比如主机上的日志采集、主机性能采集等进程需要被部署到集群中的每个节点，并且只能部署一个副本，这就是DaemonSet这种特殊Pod副本控制器所解决的问题

(4)：对于批处理作业，需要创建多个Pod副本来协同工作，当这些Pod副本都完成自己的任务时，整个批处理作业就结束了。这种Pod运行且仅运行一次的特殊调度，用常规的RC或者Deployment都无法解决，所以Kubernetes引入了新的Pod调度控制器Job来解决问题，并继续延伸了定时作业的调度控制器CronJob。

与单独的 Pod 实例不同，由 RC 、 ReplicaSet 、 Deployment 、DaemonSet等控制器创建的Pod副本实例都是归属于这些控制器的，这就产生了一个问题：控制器被删除后，归属于控制器的Pod副本该何去何从？在Kubernetes 1.9之前，在RC等对象被删除后，它们所创建的Pod副本都不会被删除；在Kubernetes 1.9以后，这些Pod副本会被一并删除。如果不希望这样做，则可以通过kubectl命令的 –cascade=orphan 参数来取消这一默认特性：kubectl delete deploy deploy名称 –cascade=orphan

默认情况下，通过deployment定义pod后，系统会根据自动调度算法将pod随机调度到某个节点上，除了自动调度外， Kubernetes也提供了多种丰富的调度策略，用户只需在Pod的定义中使用NodeSelector、 NodeAffinity、PodAffinity、Pod驱逐等更加细粒度的调度策略设置，就能完成对Pod的精准调度。下面对这些策略进行说明。

一、 NodeSelector：定向调度：

Kubernetes Master上的Scheduler服务（kube-scheduler进程）负责实现Pod的调度，整个调度过程通过执行一系列复杂的算法，最终为每个Pod都计算出一个最佳的目标节点，这一过程是自动完成的，通常我们无法知道Pod最终会被调度到哪个节点上。在实际情况下，也可能需要将Pod调度到指定的一些Node上，可以通过Node的标签（Label）和Pod 的nodeSelector属性相匹配，来达到上述目的。

1、首先通过kubectl label命令给目标Node打上一些标签

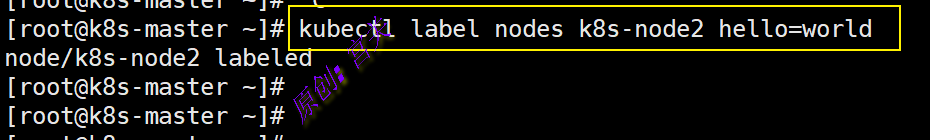

例如：给k8s-node2节点打上标签hello=world ，执行命令如下：

kubectl label nodes k8s-node2 hello=world

上述命令行操作也可以通过修改资源定义文件的方式，并执行 kubectl replace -f xxx.yaml命令来完成

删除标签可以通过命令” kubectl label node k8s-node2 hello- “来完成，注意,hello表示标签的键，注意hello后面还有一个减号，表示删除这个标签

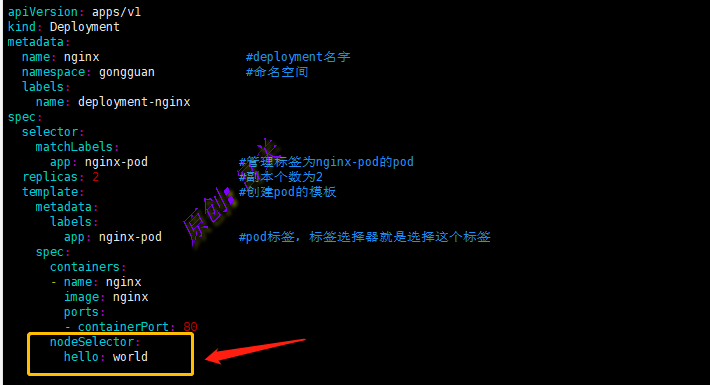

2、在pod定义文件中，添加节点选择条件，如图：

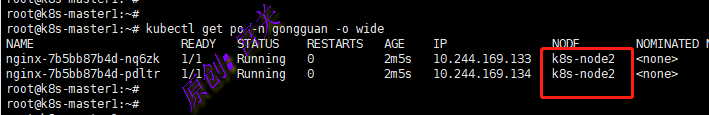

执行命令kubectl create -f nginx.yaml创建pod后，查看pod所在节点，已经成功调度到k8s-node2节点上，如图：

注意：上图中的Pod创建到命令空间gongguan中的

如果给多个Node都定义了相同的标签（例如hello=world），则 scheduler会根据调度算法从这组Node中挑选一个可用的Node进行Pod调度。

如果我们指定了Pod的nodeSelector条件，且在集群中不存在包含相应标签的Node，则即使在集群中还有其他可供使用的 Node，这个Pod也无法被成功调度,会一直显示pending状态。

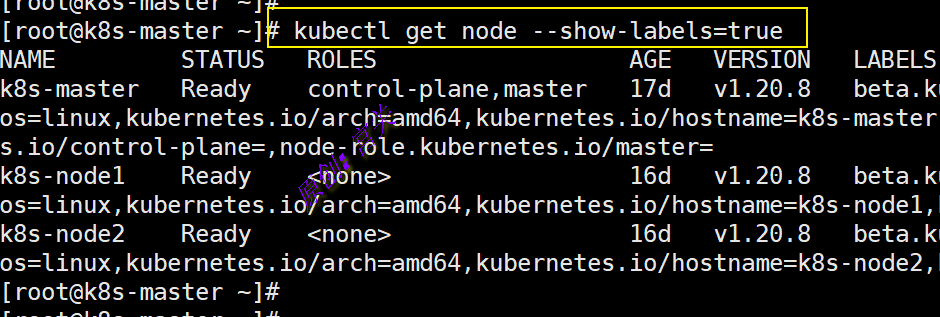

除了用户可以自行给Node添加标签，Kubernetes也会给Node预定义一些标签，执行命令kubectl get node show-labels=true 可以查看，如图：

用户也可以使用这些系统标签进行Pod的定向调度

NodeSelector通过标签的方式，简单实现了限制Pod所在节点的方法。亲和性调度机制则极大扩展了Pod的调度能力，主要的增强功能如下：

更具表达力（不仅仅是“符合全部”的简单情况）
可以使用软限制、优先采用等限制方式，代替之前的硬限制，这样调度器在无法满足优先需求的情况下，会退而求其次，继续运行该 Pod。
可以依据节点上正在运行的其他Pod的标签来进行限制，而非节点本身的标签。这样就可以定义一种规则来描述Pod之间的亲和或互斥关系。

亲和性调度功能包括节点亲和性（NodeAffinity）和Pod亲和性（PodAffinity）两个维度的设置。节点亲和性与NodeSelector类似，增强了上述前两点优势；Pod的亲和与互斥限制则通过Pod标签而不是节点标签来实现

本小节代码内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx                     #deployment名字
  namespace: gongguan             #命名空间
  labels:
    name: deployment-nginx
spec:
  selector:
    matchLabels:
      app: nginx-pod             #管理标签为nginx-pod的pod
  replicas: 2                    #副本个数为2
  template:                      #创建pod的模板
    metadata:
      labels:
        app: nginx-pod           #pod标签，标签选择器就是选择这个标签
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80
      nodeSelector:              #节点选择标签
        hello: world

二、 NodeAffinity：节点亲和性调度:

NodeAffinity意为Node亲和性的调度策略，是用于替换NodeSelector 的全新调度策略。目前有两种节点亲和性表达。

RequiredDuringSchedulingIgnoredDuringExecution：必须满足指定的规则才可以调度Pod到Node上（功能与nodeSelector很像，但是使用的是不同的语法），相当于硬限制。
PreferredDuringSchedulingIgnoredDuringExecution：强调优先满足指定规则，调度器会尝试调度Pod到Node上，但并不强求，相当于软限制。多个优先级规则还可以设置权重（weight）值，以定义执行的先后顺序。

IgnoredDuringExecution的意思是：如果一个Pod所在的节点在Pod运行期间标签发生了变更，不再符合该Pod的节点亲和性需求，则系统将忽略Node上Label的变化，该Pod能继续在该节点运行。

1、首先在k8s-node1创建标签ni=hao，在k8s-node2创建标签hello=world

kubectl label node k8s-node1 ni=hao/kubectl label node k8s-node2 hello=world

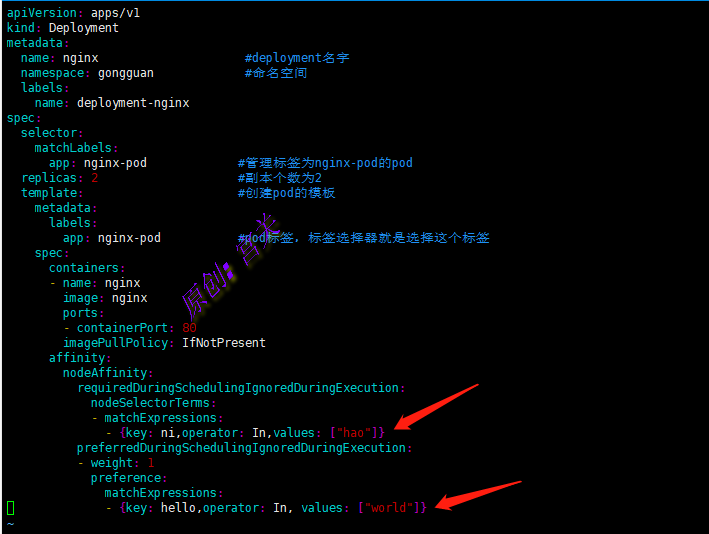

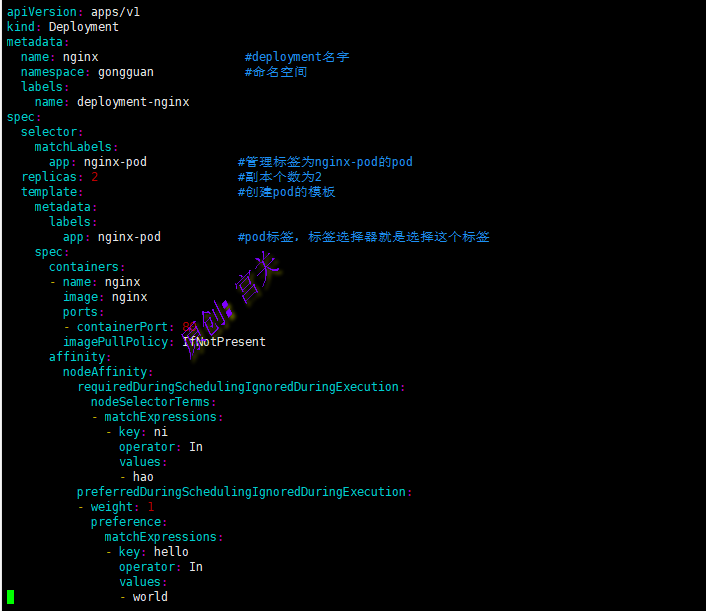

例如：下面例子设置了NodeAffinity调度的如下规则， requiredDuringSchedulingIgnoredDuringExecution要求必须运行在标签为ni=hao的节点上， preferredDuringSchedulingIgnoredDuringExecution的要求是尽量运行在标签为hello=world节点上，资源定义文件如下：

还可以将键值写成json格式，如图：

上图中节点亲和性表示强制这个pod必须运行在具有标签ni=hao的节点上，同时尽可能调度到具有标签hello=world的节点上

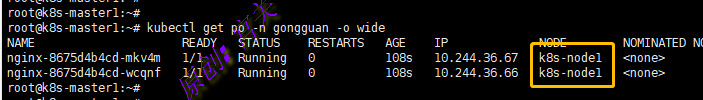

2、创建pod，创建后查看pod所在节点信息，发现被调度到k8s-node1上，如图：

现在在k8s-node2节点也打上标签ni=hao，重新创建此pod看是否可以调度到k8s-node2上，如图：

说明：在k8s-node2上打上了标签ni=hao后，就可以满足节点亲和性中设置的必须调度到标签为ni=hao的节点上，又尽可能调度到标签为hello=world的节点上

从上面的配置中可以看到In操作符，NodeAffinity语法支持的操作符包括In、NotIn、Exists、DoesNotExist、Gt、Lt。虽然没有节点排斥功能，但是用NotIn和DoesNotExist就可以实现排斥的功能了。

In：label的值在某个列表中
NotIn：label的值不在某个列表中
Gt：label的值大于某个值
Lt：label的值小于某个值
Exists：某个label存在
DoesNotExist：某个label不存在

NodeAffinity规则设置的注意事项如下：

如果同时定义了nodeSelector和nodeAffinity，那么必须两个条件都得到满足，Pod才能最终运行在指定的Node上。
如果nodeAffinity指定了多个nodeSelectorTerms，那么其中一个能够匹配成功即可。
如果在nodeSelectorTerms中有多个matchExpressions，则一个节点必须满足所有matchExpressions才能运行该Pod。

本节代码内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx                     #deployment名字
  namespace: gongguan             #命名空间
  labels:
    name: deployment-nginx
spec:
  selector:
    matchLabels:
      app: nginx-pod             #管理标签为nginx-pod的pod
  replicas: 2                    #副本个数为2
  template:                      #创建pod的模板
    metadata:
      labels:
        app: nginx-pod           #pod标签，标签选择器就是选择这个标签
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80
        imagePullPolicy: IfNotPresent
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - {key: ni,operator: In,values: ["hao"]}
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 1
            preference:
              matchExpressions:
              - {key: hello,operator: In, values: ["world"]}

三、 PodAffinity：Pod亲和与互斥调度策略

Pod间的亲和与互斥从Kubernetes 1.4版本开始引入。这一功能让用户从另一个角度来限制Pod所能运行的节点：根据在节点上正在运行的Pod的标签而不是节点的标签进行判断和调度，要求对节点和Pod两个条件进行匹配。这种规则可以描述为：如果在具有标签X的Node上运行了一个或者多个符合亲和性条件Y的Pod，那么新创建的Pod应该（如果是互斥的情况，那么就变成拒绝）运行在这个Node上(亲和性靠拢)。

这里X指的是一个集群中的节点、机架、区域等概念，通过 Kubernetes内置节点标签中的key来进行声明。这个key的名字为 topologyKey(拓扑域)，意为表达节点所属的topology范围。

kubernetes.io/hostname
failure-domain.beta.kubernetes.io/zone
failure-domain.beta.kubernetes.io/region

注意：topologyKey主要用来筛选node，可以给一组node打上标签，那么topologyKey的值也可以设置为此标签，表示一个拓扑域

与节点不同的是，Pod是属于某个命名空间的，所以条件Y表达的是一个或者全部命名空间中的一个Label Selector。

和节点亲和性相同，Pod亲和与互斥的条件设置也是 requiredDuringSchedulingIgnoredDuringExecution(硬策略)和 preferredDuringSchedulingIgnoredDuringExecution(软策略)。

Pod的亲和性被定义于PodSpec的affinity字段下的podAffinity子字段中。Pod间的互斥性则被定义于同一层次的podAntiAffinity子字段中。

下面通过实例来说明Pod间的亲和性和互斥性策略设置：

1、参照的目标pod

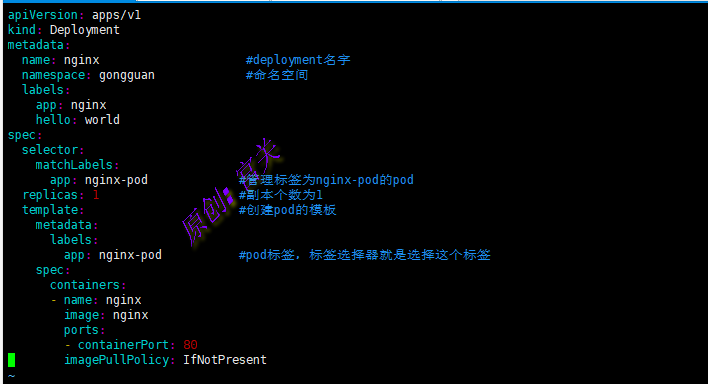

首先在命令空间gongguan中创建一个名字为nginx的nginx应用的pod，pod标签为app: nginx-pod，后面的例子将使用nginx作为Pod亲和与互斥的目标Pod：如图：

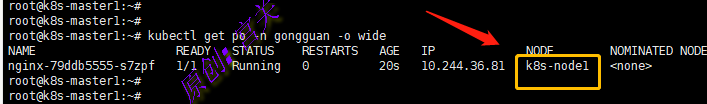

创建完成后，在命名空间gongguan中可以查看到Pod在节点k8s-node1上，如图：

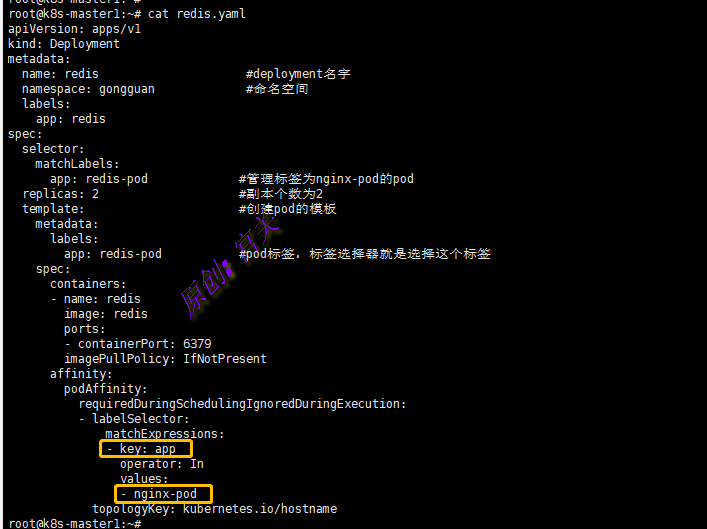

2、接下来在命名空间gongguan创建一个redis应用的pod来说明pod亲和度，定义的亲和度标签为app:=nginx-pod，对应第一步中的pod， topologyKey的值被设置为” kubernetes.io/hostname “,如图：

注意：亲和性是关联的pod标签！！！！！，不是deployment中的标签

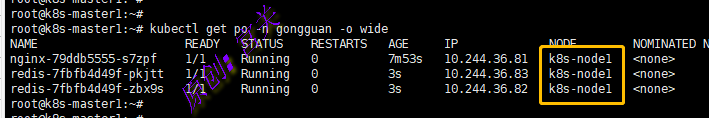

从上图可以看出，此Pod在亲和性位置设置的标签为第一步定义的app=nginx-pod标签，表示此pod与第一步定义的pod亲和度高，创建完后，在命名空间查看pod，如图：

从上图可以看出，新运行的名称为redis的pod和旧的nginx的pod 都在同一个节点上，第二个依据亲和性找到第一个pod

注意：当第一步中的pod如果重新调度到其他节点后，第二步的pod在重新创建后也会调度过去

redis.yaml内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis                     #deployment名字
  namespace: gongguan             #命名空间
  labels:
    app: redis
spec:
  selector:
    matchLabels:
      app: redis-pod             #管理标签为nginx-pod的pod
  replicas: 2                    #副本个数为2
  template:                      #创建pod的模板
    metadata:
      labels:
        app: redis-pod           #pod标签，标签选择器就是选择这个标签
    spec:
      containers:
      - name: redis
        image: redis
        ports:
        - containerPort: 6379
        imagePullPolicy: IfNotPresent
      affinity:
        podAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app        #关联的pod标签的键
                operator: In
                values:
                - nginx-pod     #关联的pod标签的值
            topologyKey: kubernetes.io/hostname

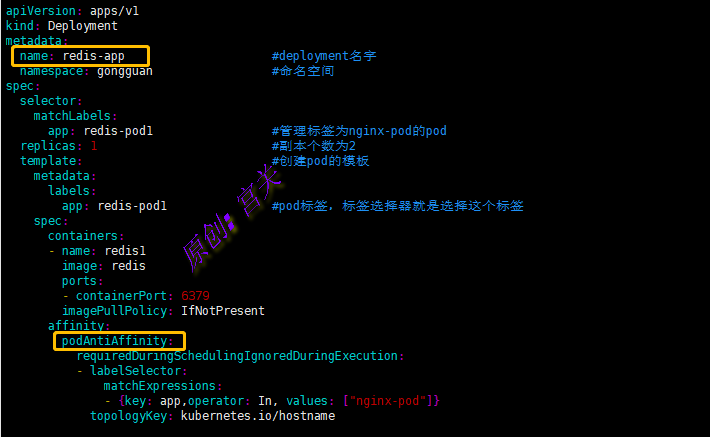

3、接下来在命名空间gongguan中创建名称为redis-app的Pod，用来说明Pod之间的互斥性(反亲和性)，如图：

上面通过硬策略的形式，设定此Pod不会调度到和具有标签app=nginx-pod的pod在同一个Node上，反亲和性就是将亲和性中的podAffinity改为podAntiAffinity即可。

与节点亲和性类似，Pod亲和性的操作符也包括In、NotIn、Exists、 DoesNotExist、Gt、Lt

注意：原则上，topologyKey可以使用任何合法的标签Key赋值，但是出于性能和安全方面的考虑，对topologyKey有如下限制：

在Pod亲和性和RequiredDuringScheduling的Pod互斥性的定义中，不允许使用空的topologyKey
如果Admission controller包含了 LimitPodHardAntiAffinityTopology，那么针对Required DuringScheduling 的Pod互斥性定义就被限制为kubernetes.io/hostname，要使用自定义的 topologyKey，就要改写或禁用该控制器
在PreferredDuringScheduling类型的Pod互斥性定义中，空的topologyKey会被解释为kubernetes.io/hostname、failuredomain.beta.kubernetes.io/zone及failuredomain.beta.kubernetes.io/region的组合。
如果不是上述情况，就可以采用任意合法的topologyKey了。

PodAffinity规则设置的注意事项如下：

除了设置Label Selector和topologyKey，用户还可以指定 Namespace列表来进行限制，同样，使用Label Selector对Namespace进行选择。Namespace的定义和Label Selector及topologyKey同级。省略 Namespace的设置，表示使用定义了affinity/anti-affinity的Pod所在的 Namespace。如果Namespace被设置为空值（””），则表示所有 Namespace。
在所有关联requiredDuringSchedulingIgnoredDuringExecution的 matchExpressions全都满足之后，系统才能将Pod调度到某个Node上

四、 Taints和Tolerations（污点和容忍)

前面介绍的NodeAffinity节点亲和性，是在Pod上定义的一种属性，使得Pod能够被调度到某些Node上运行（优先选择或强制要求）。Taint 则正好相反，它让Node拒绝Pod的运行。

Taint需要和Toleration配合使用，让Pod避开那些不合适的Node。在 Node上设置一个或多个Taint之后，除非Pod明确声明能够容忍这些污点，否则无法在这些Node上运行。Toleration是Pod的属性，让Pod能够（注意，只是能够，而非必须）运行在标注了Taint的Node上。

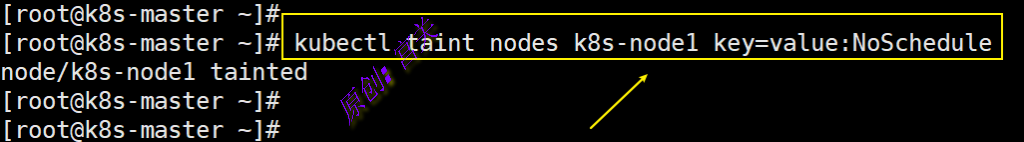

1、下面命令表示在节点k8s-node1添加污点，该Taint的键为key，值为 value，Taint的效果(effect)是NoSchedule ，如图：

上图中的设置除非Pod明确声明可以容忍这个Taint，否则就不会被调度到k8s-node1上。

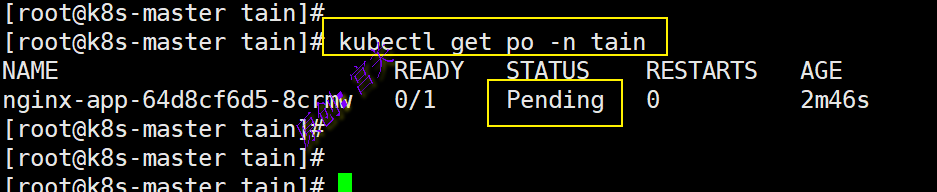

在命令空间中tain中创建pod，并通过节点定向调度nodeSelector将此pod调度到k8s-node1，会提示Pending，如图：

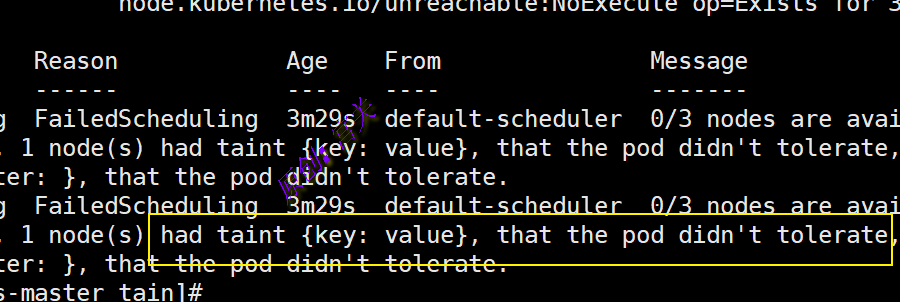

根据事件查询显示此Node已经设置了污点，并且此pod没有设置容忍，如图：

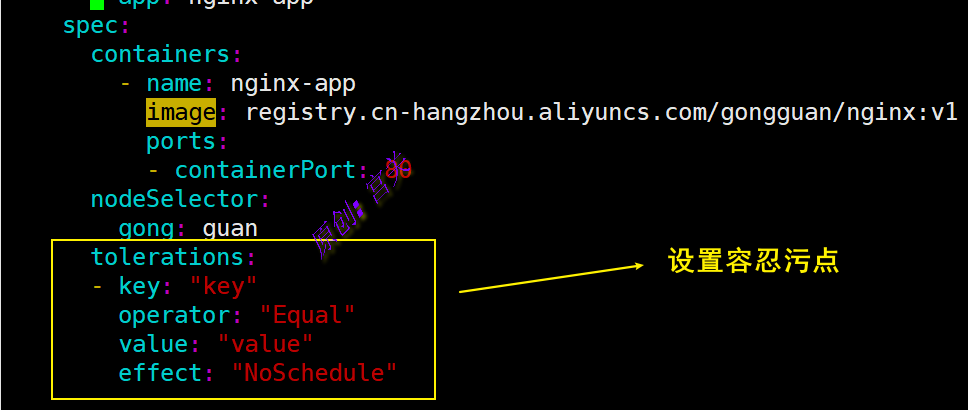

2、下面在此Pod中添加容忍设置，让此pod可以容忍具有此污点的node，如图：

还有第二种设置办法：

Pod的Toleration声明中的key和effect需要与Taint的设置保持一致，并且满足以下条件之一：

operator的值是Exists（无须指定value)
operator的值是Equal并且value相等

注意：如果不指定operator，则默认值为Equal

另外，有如下两个特例:

空的key配合Exists操作符能够匹配所有的键和值
空的effect匹配所有的effect

在上面的例子中，effect的取值为NoSchedule，还可以取值为 PreferNoSchedule，这个值的意思是优先，也可以算作NoSchedule的软限制版本，一个Pod如果没有声明容忍这个Taint，则系统会尽量避免把这个Pod调度到这一节点上，但不是强制的。后面还会介绍另一个 effect “NoExecute”。

系统允许在同一个Node上设置多个Taint，也可以在Pod上设置多个 Toleration。Kubernetes调度器处理多个Taint和Toleration的逻辑顺序为：首先列出节点中所有的Taint，然后忽略Pod的Toleration能够匹配的部分，剩下的没有忽略的Taint就是对Pod的效果了。下面是几种特殊情况：

如果在剩余的Taint中存在effect=NoSchedule，则调度器不会把该Pod调度到这一节点上。
如果在剩余的Taint中没有NoSchedule效果，但是有 PreferNoSchedule效果，则调度器会尝试不把这个Pod指派给这个节点
如果在剩余的Taint中有NoExecute效果，并且这个Pod已经在该节点上运行，则会被驱逐；如果没有在该节点上运行，则也不会再被调度到该节点上。

一般来说，如果给Node加上effect=NoExecute的Taint，那么在该 Node上正在运行的所有无对应Toleration的Pod都会被立刻驱逐，而具有相应Toleration的Pod永远不会被驱逐。不过，系统允许给具有NoExecute 效果的Toleration加入一个可选的tolerationSeconds字段，这个设置表明 Pod可以在Taint添加到Node之后还能在这个Node上运行多久（单位为 s)

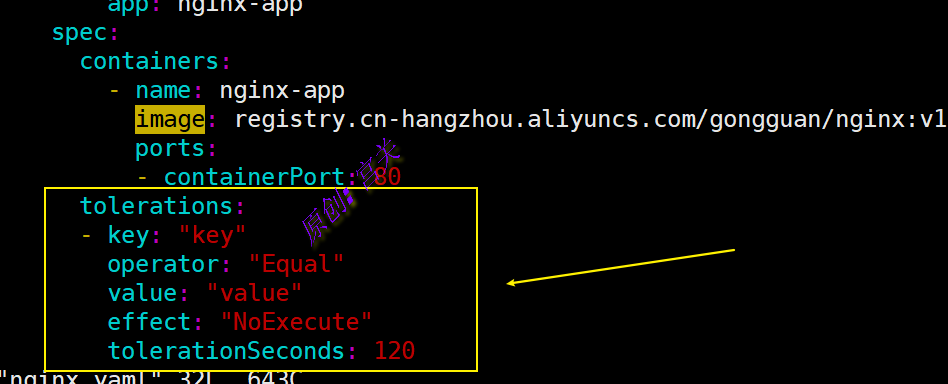

例如：在pod中定义Toleration并加入tolerationSeconds，如图：

上述定义的意思是，如果Pod正在运行，所在节点都被加入一个匹配的Taint，则这个Pod会持续在这个节点上存活120s后被逐出。如果在这个宽限期内Taint被移除，则不会触发驱逐事件。

五、QoS

即使对Pod进行了资源限制，但是实际使用时依旧会造成节点资源不足，针对资源不足Kubernetes会通过重启或驱逐Pod释放资源，如果驱逐了一些重要的pod就会很不好，驱逐什么样的pod是通过QoS(（Quality of Service，服务质量)决定的

Kubernetes为我们提供了3种级别的服务质量，分别是：

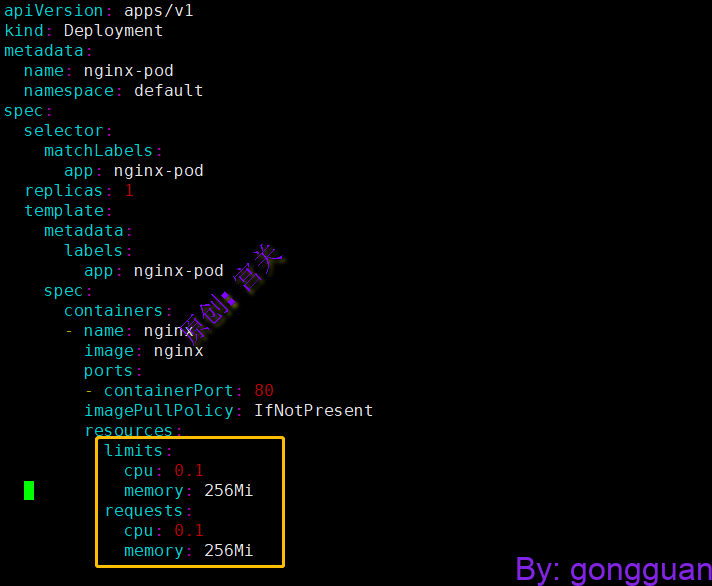

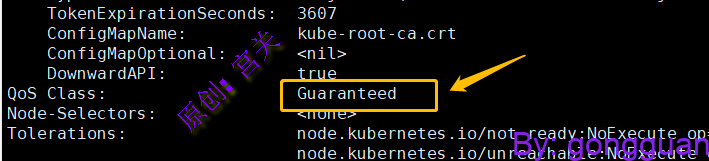

Guaranteed：[ˌɡærənˈtiːd]，最高服务质量，当宿主机内存不够时，会先杀死QoS为BestEffort和Burstable的Pod，如果内存还是不够，才会杀死Guaranteed的Pod，该级别Pod的资源占用量一般比较明确，即requests字段的cpu和memory与limits字段的cpu和memory配置的一致

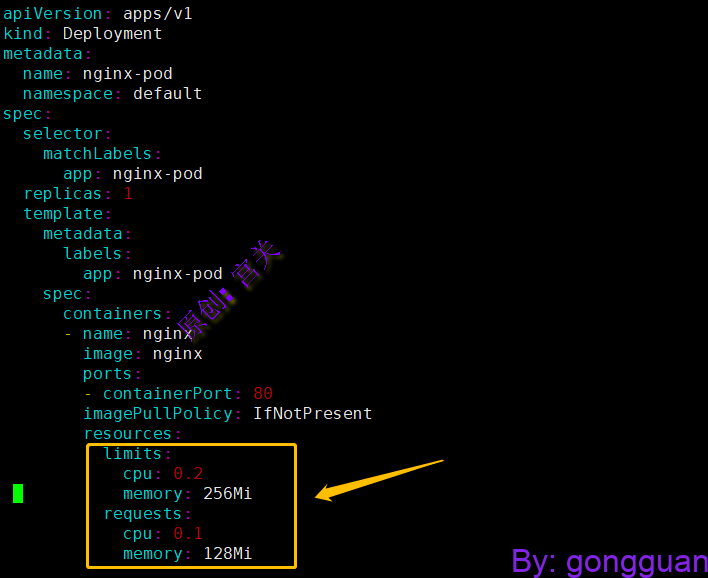

Burstable：服务质量低于Guaranteed，当宿主机内存不够时，会先杀死QoS为BestEffort的Pod，如果内存还是不够，就会杀死QoS级别为Burstable的Pod，用来保证QoS质量为Guaranteed的Pod，该级别的Pod一般知道最小资源使用量，但是当机器资源充足时，还是想尽可能使用更多的资源，即limits字段的cpu和memory大于requests字段的cpu和memory的配置
BestEffort：尽力而为，当宿主机内存不够时，首先杀死的就是该QoS的Pod，用以保证Burstable和Guaranteed级别的Pod正常运行

实现不同级别的服务质量是根据requests和limits的配置决定的
