k3s高可用实现

对K3s 集群来说，最佳方案就是：MetalLB (Layer2) + 内置 Traefik，可替换传统的nginx+keepalived

注：MetalLB还支持L3模式，也就是BGP，此模式需要路由器或交换机支持

为什么 K3s 适合这个组合？

• Traefik 是 K3s 默认内置 Ingress
• 安装 K3s 时自动装上，不用额外部署
• 轻量、自动发现服务、动态配置、不用 reload
• 支持 HTTP/HTTPS、TCP/UDP、gRPC、websocket 等

K3s 自带的 ServiceLB（Klipper LB）很弱：

• 只能用节点 IP，没有真正 VIP
• 所有节点 80/443 被占用
• 高可用差、不能优雅切换
• 生产环境不推荐

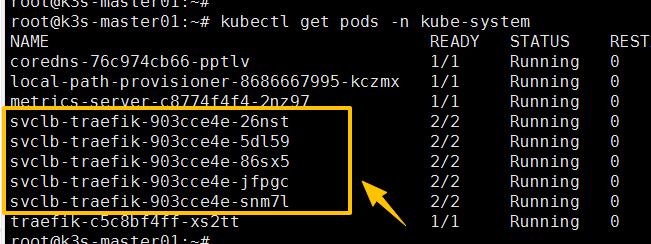

kube-system命令空间下的svclb-traefik就是自带的servicelb,如图：

MetalLB L2 + Traefik = 完美搭配：

• MetalLB 给 Traefik 一个稳定 VIP（比如 192.168.1.200）, Metallb就负责分配IP，其余不管
• VIP 高可用自动漂移
• Traefik 做 7 层网关（域名、HTTPS、路由、限流）
• 完全 K8s 原生、声明式、零维护

搭建

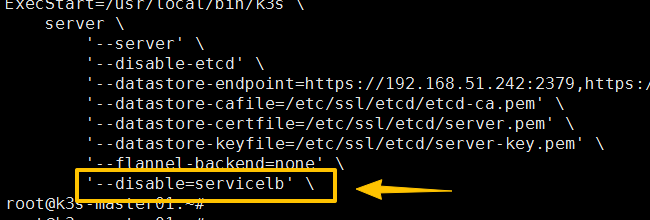

1、在三个Master节点禁用自带的servicelb，如下：

#servicelb 是 K3s 的控制平面组件，只运行在 master 节点，k3s server（master）：负责启动servicelb、traefik、coredns 等核心插件
vim /etc/systemd/system/k3s.service
--disable=servicelb     #添加的参数

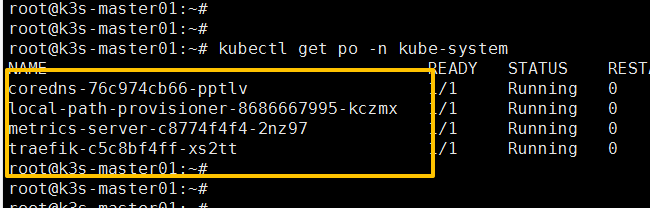

禁用后已经看不到svclb-traefik开头的Pod，如图：

2、安装 MetalLB，如下：

kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/main/config/manifests/metallb-native.yaml

有两个镜像需要先下载回来到本地，导入到各个节点上，否则可能不成功，如下：

quay.io/metallb/controller:main
quay.io/metallb/speaker:main

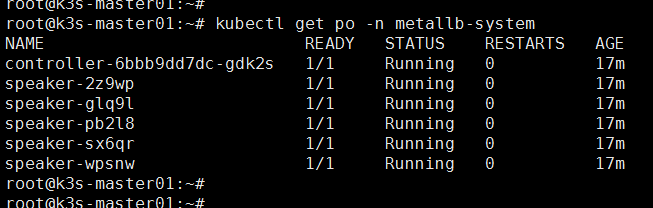

controller只在一个节点上有，speaker在每个节点上都有部署，contoller负责分配IP，speaker负责广播IP，controller是Deployment管理，speaker通过DaemonSet管理

controller是MetalLB 的总指挥，管分配、管调度、当 “大脑”，主要功能：

• 管理你配置的 IP 地址池，比如你配置了 192.168.1.200-210，controller 知道这段 IP 归 MetalLB 管
• 监听所有 LoadBalancer 类型 Service，比如 traefik 这个 Service 一创建，controller 就会看到
• 给 Service 分配一个外部 IP（VIP），从地址池里拿一个 IP 给 Service
• 记录哪个 IP 分给了哪个服务，防止 IP 冲突
• 控制整个 MetalLB 的状态

speaker(发言人)，每个节点都跑一个（master + worker），对外喊话、告诉网络 “这个 IP 是我的”、高可用切换，主要功能：

• 对外发送 ARP 广播，告诉整个局域网：“192.168.1.200 这个 VIP 在我这台机器！”
• 同一时间只有一个 speaker 是 leader，只有一个节点负责响应 ARP → 这个节点就是流量入口
• 高可用自动切换，如果当前 leader 节点挂了，另一个节点的 speaker 立刻顶上，告诉网络：“VIP 飘到我这了！”
• 确保流量能进入集群

注：查看当前哪个节点是speaker的leader，如下：

curl -s http://<节点IP>:7472/metrics | grep -i metallb_speaker_announced
#输出中看到metallb_speaker_announced{ip="192.168.51.72",node="k3s-master01",protocol="layer2"，说明此时k3s-master01就是leader节点

在metallb-system命名空间下还有一个service，名字为metallb-webhook-service，类型为ClusterIP，此service是 MetalLB 的准入控制 Webhook 服务，核心作用是校验、修改你提交的 MetalLB 自定义资源（CRD），保证配置合法、集群安全，主要功能如下：

• 检查你配置的 IP 地址池是否合法（比如 IP 段格式、是否重叠、是否超出网段）
• 检查 BGP 配置是否正确（ASN、邻居地址、路由规则）
• 检查 L2 宣告配置是否符合规范
• 拦截非法配置，避免错误配置导致 MetalLB 崩溃、IP 冲突、网络故障
• 给你没写全的配置自动补全默认值（比如自动设置合理的 ARP 宣告间隔）
• 统一配置规范，减少人为失误

3、配置 MetalLB L2 地址池，如下：

# metallb-config.yaml
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: default
  namespace: metallb-system
spec:
  addresses:
  - 192.168.51.72-192.168.51.75 # 你的内网VIP段

---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: default
  namespace: metallb-system

kubectl apply -f metallb-config.yaml

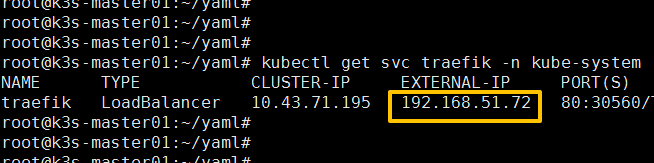

执行后可以看到traefik已经拿到了VIP地址，如图：

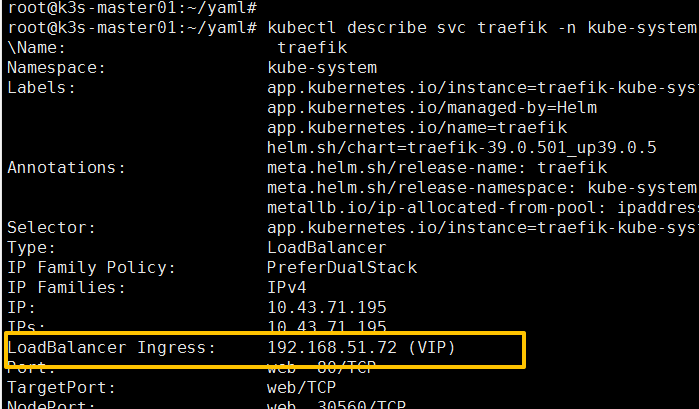

通过describe可以看到VIP已经写入到status.loadBalancer.ingress 字段，如图：

有了VIP后，完整的用户流量请求流程是：

• 浏览器 / 客户端访问域名 → DNS 解析到 MetalLB 分配的 VIP
• MetalLB 负责 “引流到集群”，把流量发到 某一台 Node（Leader 节点）

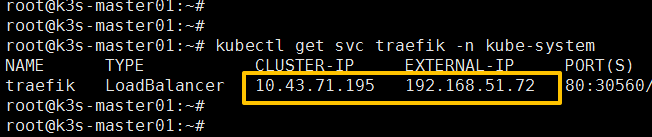

• 进入 Node 后：到达raefik 的 LoadBalancer 类型 Service，kube-proxy / CNI（iptables/IPVS/eBPF）做 DNAT：Traefik Service 的 ClusterIP + port（VIP流量映射到上图中10.43.71.195中）
• Traefik 处理七层路由：Traefik Pod 收到请求，看 Host/Path 等规则，转发到 对应业务的 ClusterIP Service
• 最后到 Pod：业务 Service 再通过 kube-proxy/CNI 负载均衡到 某一个后端 Pod

简化版就是：

用户 → VIP → (DNAT: VIP → Traefik ClusterIP) → Traefik Pod → 业务 Service (ClusterIP) → 业务 Pod

注：这里的VIP和Traefik ClusterIP都在traefik这个LoadBalancer类型的svc上
